粘土質保溫磚和高鋁質保溫磚區(qū)別在于兩者的原料成分構成，兩種耐火材料都屬于隔熱保溫磚，隔熱耐火材料是指氣孔率高、體積密度低，導熱率低的耐火材料，隔熱耐火材料又稱之為輕質耐火材料，它包括隔熱耐火制品、耐火纖維和耐火纖維制品。

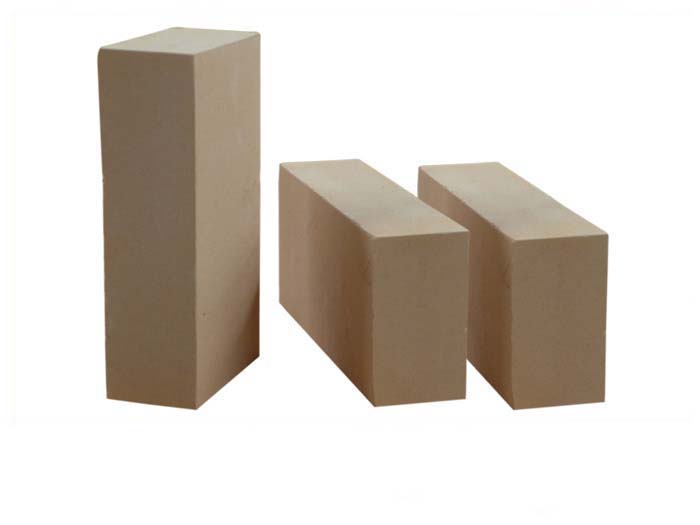

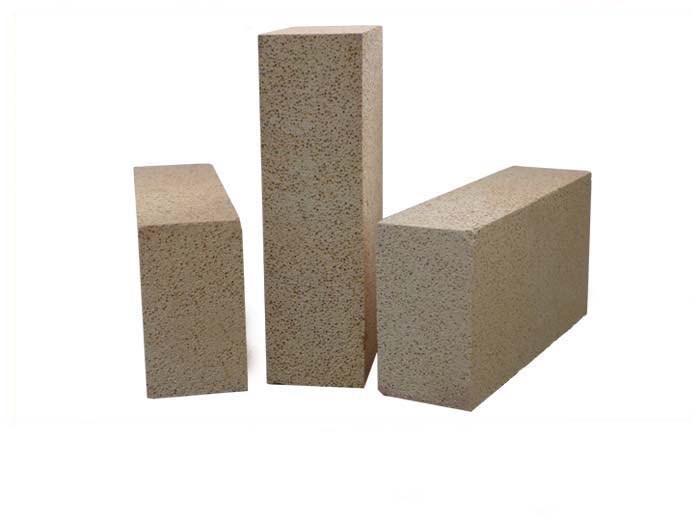

高鋁質保溫磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa?？篃嵴鹦阅茌^好。高鋁質隔熱耐火磚具有體積密度小、導熱系數低、隔熱性能優(yōu)異、質量穩(wěn)定的特點?？捎糜诟黝惛邷貭t窯的內襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統(tǒng)泡沫致輕法，澆注成型，制品斷面結構均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓強度與隔熱性能均能達到理想水平。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。 粘土質隔熱耐火磚Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。配料中熟料為65～85％，結合粘土為35～15％。將粉碎的結合粘土和磨細的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚在高溫下呈弱酸性。

因此粘土質保溫磚和高鋁質保溫磚區(qū)別在給熱保溫性能上的區(qū)別不是很明顯，隔熱耐火材料的特點是氣孔率高、一般40%-85%；體積密度低低于1.5g/cm3;熱導率低，一般低于1.0W（m.K）.它作用工業(yè)窯爐的隔熱材料，可減少爐窯散熱損失，節(jié)省能源，并可減輕熱工設備的質量。隔熱耐火材料機械強度、耐磨損性和抗渣侵蝕性較差，不宜于窯爐的承重結構和直接接觸熔渣、爐料、熔融金屬等部位。
